Apa itu DALI?

Manual DALI

Antara Muka Pencahayaan Beralamat Digital dikenali sebagai DALI. Komponen sistem pencahayaan mungkin dikawal dan boleh berkomunikasi antara satu sama lain berkat protokol dua hala ini.

IEC60929, yang bermula sejak akhir 1990-an, mentakrifkan DALI. Ia telah mengalami perubahan besar sejak itu. DALI-2, iaitu versi semasa (2020), diterangkan dalam IEC62386. Logo DALI-2 yang lebih lama dan logo DALI (versi 1) yang lebih lama.

Kedua-dua logo dimiliki oleh DiiA. Matlamat Perikatan Antara Muka Pencahayaan Digital adalah untuk mengembangkan pasaran bagi sistem kawalan pencahayaan berdasarkan teknologi antara muka pencahayaan boleh alamat digital. Ia adalah persatuan antarabangsa firma lampu terbuka.

Semua pengeluar terkemuka menyediakan banyak pilihan sistem kawalan pencahayaan yang didayakan DALI, dan ia kini diiktiraf secara universal sebagai standard industri untuk kawalan pencahayaan.

Atribut utama DALI termasuk: 1. Ia adalah protokol terbuka yang boleh digunakan oleh mana-mana pengeluar.
2. Proses pensijilan mandat DALI-2 memastikan keserasian merentas pengeluar.
3. Pemasangan mudah. Tidak perlu perisai apabila talian kuasa dan kawalan disambungkan bersama.
4. Bintang (hub dan jejari), pokok, garisan, atau mana-mana gabungan ini boleh digunakan sebagai topologi pendawaian.
5. Memandangkan komunikasi adalah digital dan bukannya analog, banyak peranti mungkin menerima nilai malap yang sama, menghasilkan prestasi malap yang sangat konsisten dan tepat.
6. Setiap komponen dalam sistem mempunyai alamat unik, menyediakan pelbagai pilihan untuk kawalan yang boleh disesuaikan.

BAGAIMANAKAH DALI dan 1-10V MEMBANDINGKAN?

DALI dicipta untuk dan oleh industri pencahayaan, sama seperti 1-10V. Bahagian kawalan pencahayaan dengan antara muka DALI dan 1-10V, seperti pemacu dan penderia LED, ditawarkan oleh pelbagai vendor. Tetapi ia adalah satu-satunya persamaan yang ada.

Terdapat beberapa perbezaan utama antara DALI dan 1-10V:

DALI boleh ditangani. Ini membuka jalan kepada pelbagai ciri berfaedah termasuk pengelompokan, tetapan pemandangan dan kawalan dinamik, yang membolehkan perkara seperti menukar penderia dan suis yang mengawal lekapan lampu sebagai tindak balas kepada perubahan dalam susun atur pejabat.

Bukan analog, tetapi digital, adalah DALI. Oleh itu, DALI boleh menyediakan kawalan aras cahaya yang jauh lebih tepat dan peredupan yang lebih dipercayai.
Memandangkan DALI ialah piawai, contohnya, lengkung pemalapan ditentukan, membenarkan keserasian peralatan pengilang-ke-pengilang. Menggunakan berbilang pengeluar pemacu pada saluran pemalapan yang sama mungkin mengakibatkan beberapa hasil yang sangat tidak dapat diramalkan kerana 1-10lengkung pemalapan V tidak pernah ditentukan.

Hanya pemalapan asas dan suis hidup/mati dikawal melalui 1-10V. DALI mampu mengawal warna, menukar warna, menguji dan menyediakan maklum balas untuk lampu kecemasan, mencipta pemandangan yang kompleks, dan melakukan banyak tugas khusus pencahayaan lain.

BOLEHKAH SAYA MENGGUNAKAN MANA-MANA ​​PRODUK DALI DENGAN MANA-MANA ​​PRODUK DALI YANG LAIN?

Oleh kerana standardnya sangat terhad, terdapat beberapa isu keserasian dengan lelaran pertama DALI. Jumlah arahan yang boleh dihantar dan pengesanan perlanggaran kedua-duanya sangat dikekang oleh fakta bahawa setiap bingkai data DALI hanya mempunyai 16 bit (8 bit untuk alamat dan 8 bit untuk arahan). Akibatnya, beberapa pengeluar cuba meningkatkan keupayaannya dengan menambah ciri mereka sendiri, yang membawa kepada ketidakserasian tertentu.

Perkara ini telah ditangani dengan pengenalan DALI-2.

DALI-2 mempunyai skop yang jauh lebih luas daripada yang asal dan beberapa ciri yang tidak disertakan di dalamnya. Akibatnya, pengubahsuaian yang dibuat oleh pelbagai pengeluar kepada DALI tidak lagi diperlukan. Sila rujuk bahagian di bawah di bawah "Bagaimana DALI berfungsi" untuk penjelasan yang lebih teliti tentang reka bentuk DALI-2.

Digital Illumination Interface Alliance (DiiA), pemilik tanda DALI-2, telah meletakkan sekatan ketat terhadap penggunaannya. Perkara yang paling penting ialah tiada produk mungkin mempunyai tanda DALI-2 melainkan ia telah melalui prosedur pensijilan berasingan untuk memastikan ia mematuhi sepenuhnya IEC62386.

DALI-2 membenarkan, dengan pengehadan tertentu, penggunaan kedua-dua komponen DALI-2 dan DALI dalam satu pemasangan. Ini pada asasnya membayangkan bahawa pemacu LED DALI—contoh utama—boleh digunakan dalam susunan DALI-2.

BAGAIMANAKAH KNX, LON, dan BACnet dibandingkan dengan DALI?

Protokol kawalan bangunan seperti KNX, LON dan BACnet direka untuk menyepadukan dan mengurus banyak sistem dan peranti yang tersebar di seluruh bangunan. Ia tidak boleh digunakan sebagai protokol kawalan pencahayaan kerana hampir tiada pemacu LED di pasaran yang boleh membolehkan sambungan terus ke protokol ini (walaupun bilangan pemacu LED yang sangat terhad tersedia dengan antara muka KNX).

Set arahan DALI-2, sebaliknya, mempunyai beberapa arahan khusus pencahayaan sejak DALI dan DALI-2 dicipta terutamanya untuk kawalan pencahayaan. Ini termasuk pemalapan, perubahan warna, tetapan pemandangan, ujian kecemasan dan maklum balas, serta perintah dan fungsi pencahayaan sirkadian. Terutamanya pemacu LED, pelbagai jenis komponen kawalan pencahayaan yang sangat luas menawarkan sambungan DALI terus.

Dalam kebanyakan pelaksanaan, sistem pengurusan bangunan (BMS) akan menggunakan KNX, LON, BACnet dan protokol yang berkaitan untuk mengawal keseluruhan bangunan (mengintegrasikan HVAC, keselamatan, kawalan akses, lif, dll.), manakala DALI akan digunakan untuk mengendalikan hanya lampu. Apabila diperlukan, pintu masuk akan membolehkan interkomunikasi antara BMS dan sistem pencahayaan supaya, sebagai contoh, jika penceroboh dikesan oleh sistem keselamatan, semua lampu koridor boleh dihidupkan melalui DALI.

Bagaimanakah DALI berfungsi?

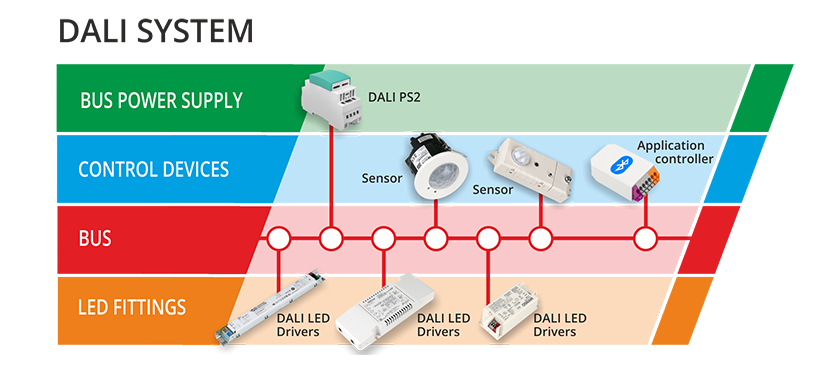

Komponen asas DALI ialah bas, yang terdiri daripada dua wayar yang digunakan untuk menghantar isyarat kawalan digital daripada penderia dan peranti input lain kepada pengawal aplikasi. Untuk mencipta isyarat keluar untuk peranti seperti pemacu LED, pengawal aplikasi melaksanakan peraturan yang telah direka bentuk dengannya.

Unit bekalan kuasa (PSU) untuk bas. Unsur ini biasanya diperlukan. Ia memastikan voltan bas stabil pada tahap yang diperlukan.

1. Led lekapan. Pemandu DALI diperlukan untuk setiap lekapan lampu dalam sistem DALI. Tempahan bas DALI terus boleh diterima oleh pemandu DALI, yang kemudiannya boleh bertindak mengikut keperluan. Pemacu mungkin peranti DALI atau DALI-2, tetapi mereka tidak akan mempunyai sebarang ciri tambahan yang disertakan dengan versi terbaharu ini jika ia bukan peranti DALI-2.

2. Alat input, seperti penderia dan suis. Ini menggunakan 24-bingkai data bit untuk menyambung dengan pengawal aplikasi. Mereka tidak bercakap dengan peranti kawalan secara langsung.

3. Contoh. Peranti seperti penderia selalunya menempatkan beberapa alat yang berbeza. Sebagai contoh, penderia selalunya termasuk penerima inframerah, pengesan aras cahaya dan pengesan pergerakan (PIR). Peranti tunggal mengandungi tiga kejadian, yang dirujuk sebagai contoh. Setiap kejadian DALI-2 mungkin dialamatkan untuk mengendalikan kumpulan pencahayaan yang berasingan dan boleh menjadi ahli kumpulan kawalan yang berbeza.

4. Pengawal aplikasi untuk peranti kawalan. "Otak" sistem adalah pengawal aplikasi. Ia menghantar 16-perintah bit kepada peralatan kawalan selepas menerima 24-isyarat bit daripada penderia (dan peranti lain). Pengawal aplikasi juga mengawal aliran data bas DALI, memantaunya untuk perlanggaran dan mengeluarkan semula arahan seperti yang diperlukan.

DALI BERKADAR BAGAIMANA?

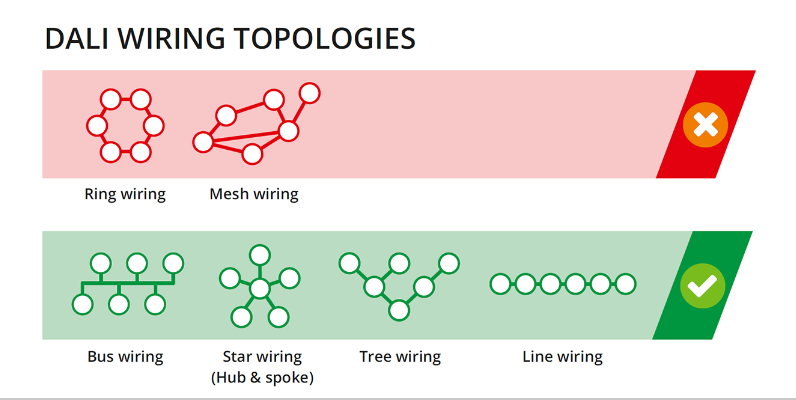

Apakah topologi yang digunakan oleh DALI? Bas, bintang (hab dan jejari), pokok, garisan, atau sebarang campuran topologi ini boleh digunakan dengan DALI.
Mana-mana topologi pendawaian cincin atau mesh tidak akan berfungsi dengannya.

Apakah voltan yang digunakan oleh DALI? DALI memerlukan c16V untuk beroperasi. Bas DALI, bagaimanapun, bukanlah SELV. Oleh itu, ia mesti sentiasa disambungkan menggunakan flex atau kabel yang berkadar sesalur.

Adakah DALI bertindak balas terhadap polariti? Tidak sama sekali, tidak. Dua wayar bas DALI tidak bergantung pada kekutubannya. Pemacu LED, sebagai contoh, selalunya mempunyai terminal yang ditetapkan DA, DA pada peranti DALI.

Adakah perisai diperlukan untuk pendawaian DALI? Tidak, ia tidak memerlukan perlindungan. Terdapat toleransi yang tinggi untuk turun naik voltan, kadar data yang agak sederhana (1,200 baud), dan voltan bas tinggi (16V). Perisai tidak diperlukan kerana betapa berdaya tahannya bas akibat daripada pembolehubah ini dengan kehadiran gangguan elektrik.

Jenis kabel atau lentur yang manakah sesuai untuk DALI? Selalunya, kabel berbilang teras yang juga membawa elektrik utama digunakan untuk wayar DALI. Dua konfigurasi kabel yang paling biasa ialah 6-teras (hidup, kecemasan langsung, bumi, neutral, DA, DA) dan 5-teras (hidup, bumi, neutral, DA, DA).
